钟形浮子式疏水阀用来自动排除蒸汽加热设备及蒸汽管网中的凝结水，提高加热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽设备。以下场合应优先考虑选择钟形浮子式疏水阀：蒸汽加热设备，凝结水回收场合



1、对凝结水的发生量适应性强，既可间歇排放，又可连续排放

2、内部装有大排量的双阀座差压机械和SCCV关闭系统，体积小而排量大

3、内部零件全部采用不锈钢制造，并且安装在阀盖上，维修保养极为方便

4、汽水分离可靠：（水汽经U型通道从阀下部进入），阀内始终处于水封状态，有效阻止蒸汽泄漏

5、敝口形的浮子抗水击，吊桶上设有溢出排气孔，可有效防止蒸汽汽锁，空气气堵现象。（非凝结性的高温空气也可排除）

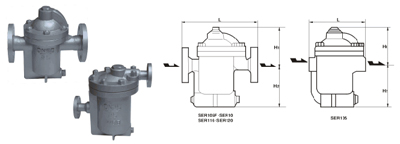

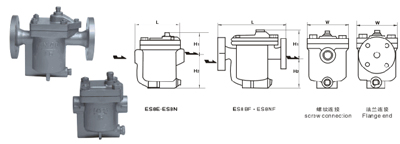

主要外形和连接尺寸

产品型号	公称通径 DN	连接方式	使用压力范围(MPa)	最高允许温度℃	阀体材质	主要零件材质	外形尺寸（mm）
							L	H1	H2	W
ER105 (ZXS-F3.7)	20～40	内螺纹 ZG1/2～11/2	0.01～0.3～0.7	220	WCB	SUS (3Cr13)	200	160	135	-
ER105F (ZXS-1F3.7)	15～25 32～50	法兰	0.01～0.3～0.7	220	WCB	SUS (3Cr13)	270	160	135	-
ER110 (ZXS-1F5.12)	15～25 32～50	法兰	0.01～0.5～1.2	220	WCB	SUS (3Cr13)	310	160 165	131 167	-
ER116 (ZXS-1F7.16)	15～25 32～50	法兰	0.01～0.7～1.6	220	WCB	SUS (3Cr13)	310	160 165	131 167	-
ER120 (ZXS-1F8.16)	40～65	法兰	0.05～0.8～1.6	220	WCB	SUS (3Cr13)	420	175	214	-
ER25 (ZXS-1F25 -40-64)	15～50	法兰	0.05～2.5～4.5～6.5	425	WCB	SUS (3Cr13)	380	210	180	345
ER105 (ZXS-1F25-40-64)	15～50	承插焊	0.05～2.5～4.5～6.5	425	WCB	SUS (3Cr13)	380	210	180	345
