DZT-F（P、N、M）型电动调节阀由电动执行机构与各种的阀体（单座、双座、套筒）组配而成，而具备了各种阀的特点。电动调节阀以单相交流220V电源为动力，接受统一的标准电信号0-10mADC或4-20mADC，自动的控制阀门开度，达到对工作流量、压力、温度、液位等参数的自动控制，是生产过程自动调节的组成之一。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中

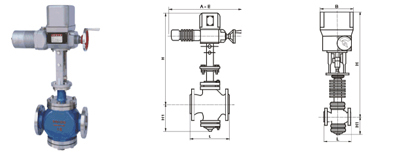

主要外形和连接尺寸

公称通径DN		20	25	32	40	50	65	80	100	125	150	200	250	300
法兰 距离 (L)	PN16	180	185	200	220	250	275	305	350	410	450	550	670	770
	PN40	190	190	210	230	255	285	310	355	425	460	560	690	785
	PN64	190	205	220	240	265	295	325	370	440	475	570	752	819
标准 阀盖H1	单座	742	777	789	812	812	962	893	991	1125	1141	1125	1487	1540
	双座		787	793	832	842	987	1017	1041	1175	1191	1279	1602	1640
中温型	单座	838	860	872	894	948	1117	1138	1146	1308	1324	1411	1630	1720
阀盖H1	双座		869	874	915	948	1142	1172	1196	1358	1378	1462	1750	1820
H2	单座	91	112	118	129	144	173	191	195	243	251	290	380	436
	双座		117	120	139	144	188	208	220	268	278	320	441	465
B		460					530			630
法兰标准		GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
