YPX-F美标压力平衡式倒装油密封旋塞阀适用于公称压力CLASS150～1500LBS，工作温度-29～180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质



1、产品结构合理、密封可靠、性能优良、造型美观

2、倒装压力平衡的结构，开关动作轻

3、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要

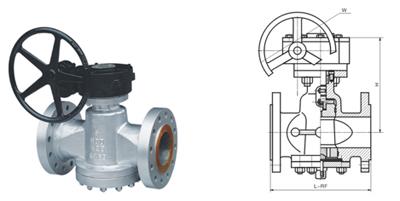

主要外形和连接尺寸

型号		YPX-F150LB
压力等级		150LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量（kg）		10	12	14	17	19	21	29	33	48	75	98	125	171	230	370

注：四寸及以上为蜗轮操作4"

型号		YPX-F300LB
压力等级		300LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	600	600	820	1000	1000	300	300	320	320	350	380	380
重量（kg）		12	14	16	19	21	24	31	36	61	86	130	190	255	380	560

注：四寸及以上为蜗轮操作4"

型号		YPX-F600LB
压力等级		600LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	500	600	600	820	820	300	300	320	320	350	380	380
重量（kg）		14	16	18	20	24	29	35	47	91	129	210	320	660	920	1250

注：四寸及以上为蜗轮操作4"

型号		YPX-F900LB
压力等级		900LB
口径Size	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		180	180	185	200	210	215	250	270	300	340	365	400	450	510	590
W		400	400	500	60	600	820	1000	1000	300	300	320	320	350	380	380
重量（kg）		17	29	21	24	30	37	44	65	110	160	255	380	810	1050	1460

注：四寸及以上为蜗轮操作4"
