自由浮球式蒸汽疏水阀用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏



        自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏



1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率

2、蒸汽压力变化时，不受影响，能连续工作性能稳定

3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好

4、自动排空气性能好

5、寿命长，浮球的整个球面都可以做密封面，无集中磨损

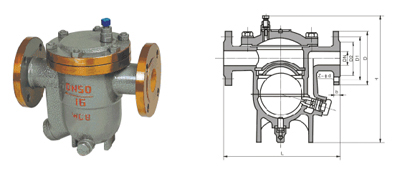

主要外形和连接尺寸

产品型号	口径	尺寸
	DN	L	H	D	D1	D2	b	f	Z-фd
ZFS-F16/25/40C-B	15	195	195	95	65	45	14	2	4-ф14
	20	195	200	105	75	55	14	2	4-ф14
	25	215	225	115	85	65	14	2	4-ф14
ZFS-F16/25/40C-D	25	270	245	115	85	65	14	2	4-ф14
	32	270	250	135	100	78	16	2	4-ф18
	40	280	290	145	110	85	16	3	4-ф18
	50	290	300	160	125	100	16	3	4-ф18
ZFS-F16/25/C-F	50	410	380	160	125	100	16	3	4-ф18
	65	410	380	180	145	120	18	3	4-ф18
	80	430	420	195	160	135	20	3	8-ф18
	100	430	440	215	180	155	20	3	8-ф18
	125	480	510	245	210	185	22	3	8-ф18
	150	480	510	280	240	210	24	3	8-ф23
