TSX-F提升式硬密封旋塞阀适用于公称压力CLASS150-1500LBS，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质



1、产品结构合理、密封可靠、性能优良、造型美观

2、阀门的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损

3、双向流动，安装使用更方便

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要



阀门的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而阀闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封

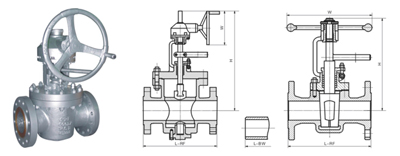

主要外形和连接尺寸

型号		TSX-F150LB
压力等级		150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		9	10	11	17	19	23	25	32	55	82	98	130	178	250	380

型号		TSX-F300LB
压力等级		300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		10	12	14	19	21	28	34	39	75	95	135	200	255	415	650

型号		TSX-F600LB
压力等级		600LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		13	14	19	23	25	32	40	55	105	139	300	440	730	1150	1570

型号		TSX-F900LB
压力等级		900LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12	14
L		229	229	254	279	305	368	419	381	457	559	610	737	838	965	1029
H		190	195	225	260	280	310	340	395	435	470	535	590	630	680	720
W		120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）		16	17	26	30	33	39	50	70	137	181	397	590	860	1470	1880
