SFD-F系列四氟密封蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用，可在任意位置安装

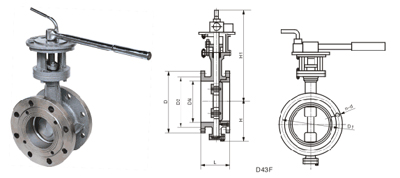

主要外形和连接尺寸
公称通径
DN(mm) |
尺寸 (mm) |
L |
1.0MPa |
1.6MPa |
D |
D1 |
Z-Φd |
D |
D1 |
Z-Φd |
50 |
108 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
65 |
112 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
80 |
114 |
200 |
160 |
8-18 |
200 |
160 |
8-18 |
100 |
127 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
125 |
140 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
150 |
140 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
200 |
152 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
250 |
165 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
300 |
178 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
350 |
190 |
505 |
460 |
16-22 |
520 |
470 |
16-26 |
400 |
216 |
565 |
515 |
16-26 |
580 |
525 |
16-30 |
450 |
222 |
615 |
565 |
20-26 |
640 |
585 |
20-30 |
500 |
229 |
670 |
620 |
20-26 |
710 |
650 |
20-33 |
600 |
267 |
780 |
725 |
20-30 |
840 |
770 |
20-36 |
700 |
292 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
800 |
318 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
