【产品用途】
GBJ-F系列国标截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流
【产品特点】
1、结构简单，制造和维修比较方便
2、工作行程小，启闭时间短
3、密封性好，密封面间磨擦力小，寿命较长
【执行标准】
设计规范：GB/T 12235
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：JB/T 9002
产品标识：GB/T 12220
供货规范：JB/T 7928
【性能参数】
型号 |
GBJH-F16C～160C |
GBJY-F16C～160C |
GBJW-F16P～160P |
工作压力（MPa） |
1.6～16.0 |
适用温度（℃） |
≤425 |
≤150 |
适用介质 |
水、蒸汽、油品 |
弱腐蚀性介质 |
材料 |
阀体、阀盖 |
碳素钢 |
铬镍钛不锈钢 |
阀杆 |
铬不锈钢 |
铬镍钛不锈钢 |
密封面 |
堆焊铁基合金 |
堆焊硬基合金 |
本体材料 |
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
主要外形和连接尺寸
2.5MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
D0 |
|
|
10 |
130 |
90 |
60 |
40 |
16 |
4-Φ14 |
198 |
120 |
15 |
130 |
95 |
65 |
45 |
16 |
4-Φ14 |
218 |
120 |
20 |
150 |
105 |
75 |
55 |
16 |
4-Φ14 |
258 |
140 |
25 |
160 |
115 |
85 |
65 |
16 |
4-Φ14 |
275 |
140 |
32 |
180 |
135 |
100 |
78 |
18 |
4-Φ18 |
280 |
160 |
40 |
200 |
145 |
110 |
85 |
18 |
4-Φ18 |
330 |
180 |
50 |
230 |
160 |
125 |
100 |
20 |
4-Φ18 |
350 |
200 |
65 |
290 |
180 |
145 |
125 |
22 |
8-Φ18 |
400 |
280 |
80 |
310 |
195 |
160 |
135 |
22 |
8-Φ18 |
355 |
280 |
100 |
350 |
230 |
190 |
160 |
24 |
8-Φ23 |
415 |
320 |
125 |
400 |
270 |
220 |
188 |
28 |
8-Φ25 |
460 |
360 |
150 |
480 |
300 |
250 |
218 |
30 |
8-Φ25 |
510 |
450 |
200 |
600 |
360 |
310 |
278 |
34 |
12-Φ25 |
710 |
500 |
250 |
622 |
425 |
370 |
332 |
36 |
12-Φ30 |
786 |
550 |
300 |
698 |
485 |
430 |
390 |
40 |
16-Φ30 |
925 |
600 |

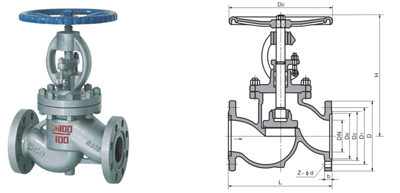

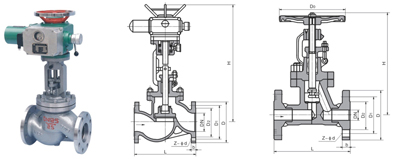

【结构图片】
|
