多功能无声止回阀主要用于高层建筑，加压输水泵的出水口处，水泵开启时阀门自动缓慢开启；水泵停止时，实现速闭，缓闭两阶段关闭，能够彻底消除水锤
【产品特点】
1、可取代水泵出口处的蝶阀，闸阀等，属一体多用阀
2、无震动，无噪音，性能稳定，安全可靠
3、体形小，重量轻，结构简单
4、密封效果好，耐摩擦，适用寿命长
【性能参数】
型号 |
DNH-F10 |
DNH-F16 |
DNH-F25 |
公称压力（MPa） |
1.0 |
1.6 |
2.5 |
公称通径（mm） |
50～250 |
最高工作压力（MPa） |
1.0 |
1.6 |
2.5 |
密封试验压力（MPa） |
1.0 |
1.6 |
2.5 |
阀体试验压力（MPa） |
1.5 |
2.5 |
3.75 |
主要零件材料 |
阀体 |
铸铁、铸钢、不锈钢 |
阀瓣 |
天然橡胶75％、不锈钢 |
活塞 |
不锈钢 |
微量调节阀 |
压铸黄铜 |

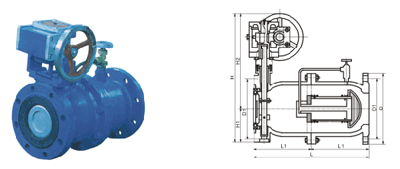

主要外形和连接尺寸
公称通径 |
安装方式 |
阀长L(mm) |
管螺及法兰直径(mm) |
开启高度H(mm) |
螺栓孔中心距(mm) |
螺栓孔数直径 |
重量 kg |
50 |
法兰连接 |
230 |
160 |
210 |
125 |
4-18 |
16 |
65 |
290 |
180 |
250 |
145 |
4-18 |
24 |
80 |
310 |
195 |
290 |
160 |
8-18 |
35 |
100 |
350 |
215 |
320 |
180 |
8-18 |
50 |
125 |
400 |
245 |
380 |
210 |
8-18 |
72 |
150 |
480 |
280 |
420 |
240 |
8-18 |
98 |
200 |
533 |
335 |
500 |
295 |
12-23 |
150 |
250 |
622 |
405 |
580 |
355 |
12-25 |
230 |
300 |
698 |
460 |
730 |
410 |
12-25 |
390 |
350 |
787 |
520 |
830 |
470 |
16-25 |
500 |
|
