【产品用途】
SFJ-F水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质
【产品特点】
1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接
2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
4、结构紧凑，操作灵活，检修方便，使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
【执行标准】
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927 JB/T9092
【性能参数】
型号 |
DS/J61H-25 |
DS/J61H-40 |
DS/J61H-64 |
工作压力（MPa） |
2.5 |
4.0 |
6.4 |
适用温度（℃） |
≤425 |
适用介质 |
水、蒸汽、油品、非腐蚀性气体 |
材料 |
阀杆 |
1Cr13或2Cr13 |
阀体、阀盖、支架 |
WCB25 |
闸板、阀瓣、密封面 |
Cr13型不锈钢或硬质合金 |
阀座密封面 |
不锈钢 |
阀杆螺母 |
铝青铜 |
填料 |
柔性石墨 |
主要外形和连接尺寸
公称通径 |
主要外形尺寸和连接尺寸 |
L |
D |
D1 |
H |
D0 |
SFJ-F25 |
15 |
130 |
36 |
19 |
11 |
120 |
20 |
150 |
44 |
26 |
11 |
140 |
25 |
160 |
44 |
33 |
12 |
140 |
32 |
180 |
48 |
34 |
- |
180 |
40 |
200 |
55 |
40 |
- |
200 |
50 |
230 |
64 |
50 |
- |
250 |
65 |
290 |
82 |
65 |
- |
250 |
80 |
310 |
94 |
78 |
- |
300 |
100 |
350 |
117 |
97 |
- |
350 |
125 |
400 |
144 |
122 |
- |
400 |
150 |
480 |
170 |
148 |
- |
400 |
200 |
600 |
220 |
197 |
- |
400 |
SFJ-F40 |
15 |
13 |
38 |
19 |
- |
120 |
20 |
150 |
47 |
26 |
- |
140 |
25 |
160 |
47 |
33 |
- |
160 |
32 |
180 |
53 |
34 |
- |
160 |
40 |
200 |
57 |
40 |
- |
200 |
50 |
230 |
68 |
50 |
- |
250 |
65 |
290 |
85 |
65 |
- |
280 |
80 |
310 |
98 |
78 |
- |
320 |
100 |
350 |
122 |
97 |
- |
350 |
125 |
400 |
148 |
122 |
- |
400 |
150 |
480 |
176 |
148 |
- |
400 |

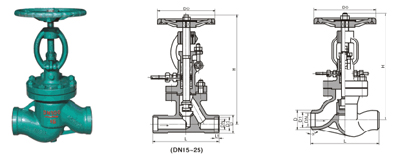

【结构图片】
|
