【手动自锁平衡调节阀用途】
手动自锁平衡调节阀是一种具有特殊功能的阀门，除具有调节阀功能外，还能实现流量定量，可以有效地解决供热（空调）系统中存在的温室冷热不均问题。由于手动自锁平衡调节阀上设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只要在各支部及用户入口处装上适当规格的本阀，并且专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理范围内，就能克服“大流量、小温差”的不合理想象
【执行标准】
设计标准：GB 12235-89
结构长度：GB 12221-89
配管法兰：JB/T 79、GB 4216
试验与检验：GB/T 13927-92、JB/T 9092-89
传动方式：手动、齿轮动、电动
【性能参数】
公称压力 |
1.0 |
1.5 |
2.5 |
MPa |
壳体试验 |
1.5 |
2.4 |
3.75 |
密封试验 |
1.1 |
1.76 |
2.75 |
适用介质 |
水、蒸汽 |
工作温度 |
-29～350℃ |
主要外形和连接尺寸
型号 |
尺寸（mm） |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
SZT-F10
SZT-F10 |
L |
|
|
|
|
|
|
|
|
|
|
|
|
622 |
698 |
787 |
914 |
H |
|
|
|
|
|
|
|
|
|
|
|
|
914 |
914 |
968 |
968 |
H1 |
|
|
|
|
|
|
|
|
|
|
|
|
1074 |
1074 |
1168 |
1168 |
D0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SZT-F16
SZT-F16C
SZT-1F16
SZT-1F16C
SZT-F25
SZT-1F25 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
|
|
|
H |
160 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
466 |
540 |
623 |
687 |
|
|
|
|
H1 |
172 |
172 |
195 |
210 |
273 |
290 |
426 |
468 |
530 |
613 |
698 |
777 |
|
|
|
|
D0 |
65 |
65 |
80 |
80 |
120 |
120 |
200 |
200 |
240 |
260 |
360 |
400 |
|
|
|
|
SZT-2F10
SZT-2F16C
SZT-2F25 |
L |
90 |
100 |
120 |
140 |
170 |
200 |
|
|
|
|
|
|
|
|
|
|
H |
150 |
160 |
182 |
192 |
250 |
264 |
|
|
|
|
|
|
|
|
|
|
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
|
|
|
|
|
|
|
|
|
|
D0 |
80 |
80 |
80 |
90 |
100 |
120 |
|
|
|
|
|
|
|
|
|
|

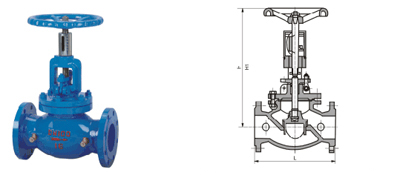

【结构图片】
|
