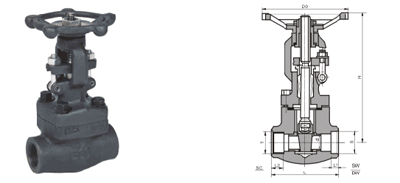

【结构图片】
【产品用途】
        锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质

【执行标准】
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928

【性能规范】
试验项目
强度试验
密封试验
气密封试验
适用温度（℃）
适用介质
1.6
2.4
1.73
0.6
≤425
水、蒸汽、油品
2.5
3.8
2.75
4.0
6.0
4.4
6.4
9.6
7.04
10.0
15.0
11.0
16.0
24.0
17.6
800Lb
21.0
15.4
≤200
腐蚀性介质

【主要零部件材料】
零件名称
零部件材料
阀体、阀盖
25
闸板、阀瓣
2Cr13
阀杆
2Cr13
密封圈
1Cr13+HF
填料
柔性石墨
垫片
18-8/柔性石墨
螺栓
35/35CrMo

主要外形和连接尺寸

公称通径
主要外形尺寸和连接尺寸
L
d
S
L1
T
L2
H
D0
DGZ-F16C   DGZ-F25   DGZ-F40   DGZ-1F16C   DGZ-1F25   DGZ-1F40   DGZ-2F16C   DGZ-2F25   DGZ-2F40
15
90
13
22.5
10
1/2
15
151
118
20
100
18
28.5
11
3/4
17
182
130
25
120
23
34.5
12
1
19
197
150
32
120
28
43
14
1?
21
201
166
40
135
36
49
15
1?
21
227
180
50
155
45
61
16
2
25
253
180
DGZ-F64   DGZ-1F64   DGZ-2F64
15
90
13
22.5
10
1/2
15
151
118
20
100
18
28.5
11
3/4
17
182
130
25
120
23
34.5
12
1
19
197
150
32
130
28
43
14
1?
21
212
180
40
150
36
49
15
1?
21
231
180
50
155
45
61
16
2
25
253
180
DGZ-F100   DGZ-1F100   DGZ-2F100
15
90
13
22.5
10
1/2
15
151
118
20
100
18
28.5
11
3/4
17
182
130
25
120
23
34.5
12
1
19
197
150
32
130
28
43
14
1?
21
212
180
40
150
36
49
15
1?
21
231
180
50
155
45
61
16
2
25
253
180
DGZ-F160 DGZ-1F160 DGZ-2F160
15
90
13
22.5
10
1/2
15
151
118
20
160
18
28.5
11
3/4
17
182
130
25
120
23
34.5
12
1
19
197
150
32
130
28
43
14
1?
21
212
180
40
150
36
49
15
1?
21
231
180
50
155
45
61
16
2
25
253
180
