【产品用途】

        水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统



1、SFZ-F型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠

2、产品结构简单、紧凑合理、检修方便、使用寿命长

3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量

4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动



设计与制造：GB12234

法兰尺寸：GB9113　JB7490

压力温度：JB/T74　GB9131

结构长度：GB/T12221

对焊连接尺寸：－

检验与试验：JB/T9092　GB13927

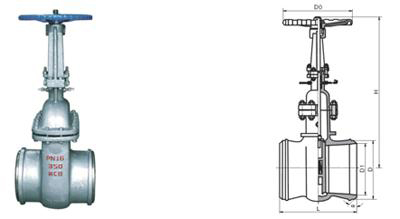

水封闸阀主要尺寸 SFZH-F16、25 SFZY-F16I、25I

公称通径 DN/mm	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
					D	D1	D	D1
50	250	37o30'	334	250	58	50	64	4g
65	270	37o30'	439	250	75	65	82	67
80	280	37o30'	495	300	91	79	95	77
100	300	37o30'	575	350	11O	97	117	101
125	325	37o30'	587	350	136	121	144	126
150	350	37o30'	607	350	163	146	172	158
200	400	37o30'	740	400	223	202	223	202
250	450	37o30'	863	400	278	254	278	254
300	500	37o30'	990	400	330	305	330	305
350	550	37o30'	1137	500	382	352	382	352
400	600	37o30'	1523	500	432	399	432	39g
450	650	37o30'	1618	600	485	451	485	451
500	700	37o30'	1657	600	535	501	535	499
600	800	37o30'	1746	700	636	601	636	599

注：PN1.6(16)阀门允许作为PN1.0(10)压力选用

水封闸阀主要尺寸 SFZH-F40、64、100 SFZY-F40I、64I、100I

公称通径 DN/mm	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
				D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37o30'	49	345	300	50	350	300	49	350	300
65	270	83	37o30'	67	441	300	66	447	300	64	447	300
80	280	96	37o30'	79	495	350	77	499	350	75	499	350
100	300	117	37o30'	101	575	350	99	582	400	87	582	400
125	325	144	37o30'	126	587	400	129	590	400	125	590	400
150	350	172	37o30'	152	607	400	150	611	450	145	611	450
200	400	223	37o30'	200	740	450	198	745	550	190	747	550
250	450	278	37o30'	252	863	550	246	867	650	236	869	650
300	500	330	37o30'	302	1008	650	294	1008	750	282	1013	750
350	550	382	37o30'	350	1142	750	342	1148	800	334	1148	850
400	650	432	37o30'	397	1527	850	387	1531	900	377	1533	950
