XFW|XFT型旋塞阀适用于公称压力0.6-1.0MPa,温度≤100℃的水、油品、煤气等介质的管路上作启闭用



1、适用于经常操作，启闭迅速、轻便

2、结构简单，相对体积小，重量轻，便于维修

3、不受安装方向的限制，介质的流向可任意

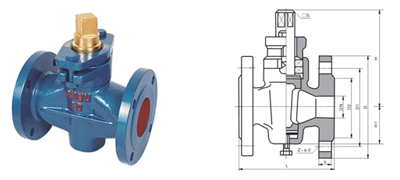

主要外形和连接尺寸

公称通径 DN（mm）	尺寸（mm）
	L	D	D1	D2	Z-￠d
10	80	75	50	32	4×12
15	80	80	55	40	4×12
20	90	90	65	50	4×12
25	100	100	75	60	4×12
32	115	120	90	70	4×14
40	130	130	100	80	4×14
50	145	140	110	90	4×14
65	160	160	130	110	4×14
80	200	185	150	125	4×18
100	230	205	170	145	4×18
125	250	235	200	175	8×18
150	320	260	225	200	8×18
200	350	315	280	255	8×18
