【产品用途】

        SSD-F系列伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置



1、结构独特，设计灵活，重量轻，省力，启闭迅速

2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便

3、密封部位可调节更换，密封性能可靠

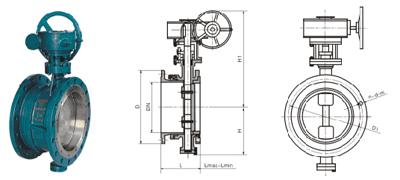

SDDH/F/X-F6/10/16系列主要外形和连接尺寸

公称通径		外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）												电动装置 型号
		H	H1	设计最大 长度	设计最小 长度	设计 长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	英寸								D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	80	440	164	138	151	250	255	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	QB10-1
65	2 1/2	95	445	190	154	172	250	255	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	QB10-1
80	3	98	476	195	163	177	250	255	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	QB10-1
100	4	114	504	227	184	206	250	255	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	QB10-1
125	5	128	550	254	201	215	250	255	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	QB20-1
150	6	139	652	240	195	225	300	315	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	QB20-1
200	8	174	732	265	215	245	300	315	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	QB60-1
250	10	215	823	295	235	265	300	315	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	QB60-1
300	12	245	877	308	254	282	300	315	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	QB120-1
350	14	270	932	325	271	300	300	315	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	QB120-1
400	16	305	1047	345	283	314	300	315	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	QB250-1
450	18	325	1092	370	314	340	575	615	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	QB250-1
