PXX-F偏心旋塞阀独具的偏心密封设计，较传统旋塞阀大大降低了操作扭距，且最大限度地减少了密封面的磨损，延长了阀门的使用寿命。矩形直通流道，水头损失小，流量调节线性佳。适用于城市污水、工业污水、泥浆及清水等工作环境，作为截流或调节装置使用



1、双偏心设计、低摩擦开启和关闭，确保零泄露

2、含镍90％，3mm厚的堆焊阀座，或高性能树脂阀座，能满足多种的耐腐蚀要求

3、V型组合密封圈，可在不卸下操作装置的情况下进行更换

4、密封胶加注口设计，可延长阀门适用周期

5、阀轴承为自润滑材料，无需加润滑脂，对阀轴磨损很小

6、旋塞体模压热包胶，无橡胶脱落和冲刷腐蚀的担忧

7、阀盖和阀体用O型圈密封，螺栓数量减少，方便维修

8、提供阀门进出口压力表接头，方便用户控制和测定流量

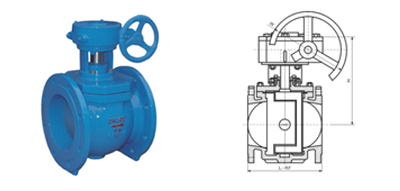

主要外形和连接尺寸

DN	D1	D2	D3	C	n-d	m-M×n	L	H1
50	165	125	99	19	4-Φ19	-	178	84
65	185	145	118	19	4-Φ19	-	190	93
80	200	160	132	19	4-Φ19	4-M16通孔	203	109
100	220	180	156	19	8-Φ19	-	229	128
125	250	210	184	19	8-Φ19	-	254	128
150	285	240	211	21	4-Φ23	4-M20通孔	267	165
200	340	295	266	21	4-Φ23	4-M20通孔	292	198
250	395	350	319	24	8-Φ23	4-M20深 30	330	249
300	445	400	370	25	8-Φ23	4-M20深 30	356	290
350	505	460	429	26	12-Φ23	4-M20深 30	432	330
400	565	5815	480	28	12-Φ29	4-M24深 36	450	355
450	615	565	530	28	16-Φ28	8-M24深 36	450	355
500	670	620	582	29	12-Φ28	8-M27深 36	660	427
600	780	725	682	30	12-Φ31	8-M27深 40	762	567
700	895	840	794	32.5	16-Φ31	8-M27深 40	865	633
800	1015	950	901	35	16-Φ34	8-M30深 45	965	633
