圆盘式式疏水阀用来自动排除蒸汽管道，用热设备中的凝结水，以保证管道畅通，提高热效率。用于石油、化工、食品、印染、纺织、医药等行业的蒸汽管网中的蒸汽总管、支管、汽水分离器等场合，还可用于烘房、烘箱、热压机等用汽设备中



        圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化.使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的

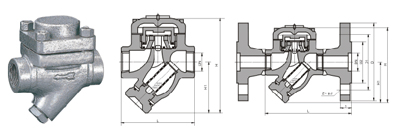

主要外形和连接尺寸

产品型号	口径	连接方式	最高允许温度℃	阀体材质	外形尺寸
					L	H1	H2	W
YPSF3	15	法兰	500	WC6	230	78	35	135
	20	法兰	500	WC6	230	78	35	135
	25	法兰	500	WC6	230	78	35	135
YPSF3	15	承插焊	500	WC6	130	78	35	135
	20	承插焊	500	WC6	130	78	35	135
	25	承插焊	500	WC6	130	78	35	135
YPSF3	15	内螺纹	500	WC6	130	78	35	135
	20	内螺纹	500	WC6	130	78	35	135
	25	内螺纹	500	WC6	130	78	35	135
YPSF150 YPS-F160V	15	法兰	500	WC6	130	122	58	228
	20	法兰	500	WC6	400	122	58	228
	25	法兰	500	WC6	400	122	58	228
	32	法兰	500	WC6	400	122	58	228
	40	法兰	500	WC6	400	122	58	228
	50	法兰	500	WC6	400	122	58	228
YPSH-F160V	15	承插焊	500	WC6	220	122	58	228
	20	承插焊	500	WC6	220	122	58	228
	25	承插焊	500	WC6	220	122	58	228
	32	承插焊	500	WC6	320	122	58	228
	40	承插焊	500	WC6	320	122	58	228
	50	承插焊	500	WC6	320	122	58	228
