浆料阀广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置
【产品特点】
1、结构紧凑，设计合理，阀门钢性好，通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔和石墨填料，密封可靠，操作轻便灵活
4、驱动方式为手动型式
【引用标准】
设计制造：JB/T 8691-98
结构长度：GB/T 15188.2-94
法兰连接尺寸：GB/T 9113-2000
阀门检查和试验：GB/T 13927-92
【性能参数】
型号 |
JYZ-F2.5 |
JYZ-F6 |
JYZ-F10 |
JYZ-F16 |
工作压力（MPa） |
0.25 |
0.6 |
1.0 |
1.6 |
适用介质 |
煤浆、糠浆、纸浆、泥浆、污水、矿渣等 |
适用温度（℃） |
≤120 |
材料 |
阀体 |
灰铸铁 |
闸板 |
铬镍钛不锈钢 |
阀体密封圈 |
合成橡胶或聚四氟乙烯 |
阀杆 |
铬不锈钢 |
支架 |
碳素钢 |
填料 |
聚四氟乙烯 |

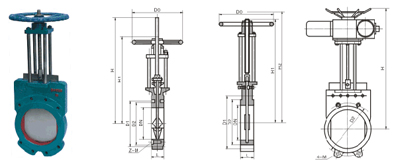

主要外形和连接尺寸
公称通径DN |
L |
D |
D1 |
D0 |
H |
n-M |
PN6 |
PN10 |
50 |
48 |
48 |
125 |
100 |
180 |
295 |
4-M16 |
65 |
48 |
48 |
145 |
120 |
180 |
305 |
4-M16 |
80 |
50 |
50 |
160 |
135 |
220 |
330 |
8-M16 |
100 |
50 |
50 |
180 |
155 |
220 |
380 |
8-M16 |
125 |
50 |
50 |
210 |
185 |
240 |
415 |
8-M16 |
150 |
60 |
60 |
240 |
210 |
280 |
490 |
8-M20 |
200 |
60 |
60 |
295 |
265 |
280 |
550 |
8-M20 |
250 |
70 |
70 |
350 |
320 |
360 |
693 |
12-M20 |
300 |
80 |
80 |
400 |
368 |
400 |
796 |
12-M20 |
350 |
80 |
90 |
460 |
428 |
400 |
895 |
16-M20 |
400 |
90 |
120 |
515 |
482 |
500 |
1004 |
16-M22 |
450 |
90 |
120 |
565 |
532 |
500 |
1110 |
20-M22 |
500 |
90 |
130 |
620 |
585 |
600 |
1210 |
20-M22 |
600 |
140 |
140 |
725 |
685 |
700 |
1460 |
20-M27 |
700 |
140 |
140 |
840 |
800 |
800 |
1680 |
24-M27 |
800 |
190 |
190 |
950 |
905 |
800 |
1910 |
24-M30 |
900 |
203 |
203 |
1050 |
1005 |
800 |
2130 |
28-M30 |
1000 |
216 |
216 |
1160 |
1115 |
800 |
2350 |
28-M30 |
1200 |
254 |
254 |
1380 |
1325 |
800 |
2650 |
32-M30 |
|
