DSH-F系列蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用
【产品特点】
1、体积小，重量轻，结构紧凑、维修方便
2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭
3、因速闭作用，可防止介质倒流
4、阀体结构长度尺寸小，刚性好
5、安全方便，可用于水平垂直两个方向安装
【执行标准】
1、法兰连接尺寸：GB/T1724.1-98
2、结构长度：GB/T12221-1989，ISO5752-82
【性能参数】
型号 |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
阀体材料 |
DSHH-F10C～40 |
1.0～4.0 |
－29～425 |
水、蒸汽、油品 |
碳钢 |
DSHW-F10P～25 |
1.0～2.5 |
≤150 |
硝酸类 |
不锈钢 |
DSHY-F40P |
4.0 |
≤150 |
硝酸类 |
不锈钢 |

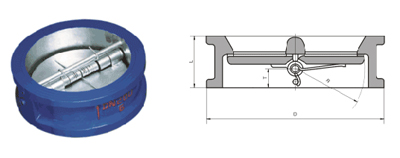

蝶式缓冲止回阀主要外形和连接尺寸
公称通径DN (mm) |
尺寸 (mm) |
L |
H |
B1 |
B2 |
200 |
230 |
550 |
540 |
600 |
250 |
250 |
630 |
600 |
700 |
300 |
270 |
690 |
650 |
740 |
350 |
290 |
780 |
710 |
800 |
400 |
310 |
860 |
770 |
870 |
450 |
330 |
910 |
830 |
920 |
500 |
350 |
980 |
900 |
1000 |
公称通径DN (mm) |
尺寸 (mm) |
L |
H |
B1 |
B2 |
600 |
390 |
1070 |
1090 |
1250 |
700 |
430 |
1220 |
1200 |
1360 |
800 |
470 |
1320 |
1320 |
1480 |
900 |
510 |
1430 |
1420 |
1580 |
1000 |
550 |
1550 |
1550 |
1700 |
1200 |
630 |
1800 |
1780 |
1950 |
1400 |
710 |
1980 |
2000 |
2175 |
|
