【产品用途】

        对夹式氟密封蝶阀安装在石油、化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统中，在一切具有腐蚀性、非腐蚀性的气体、液体、半流体及固体粉未管线和容器上作为调节和截流使用，可在任意位置安装

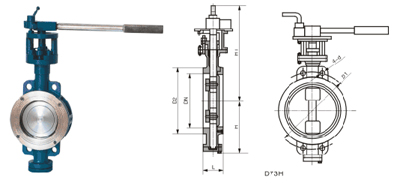

DFD-F10/16/25 对夹式氟密封蝶阀主要外形连接尺寸

公称通径		结构长度标准值	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值)									参考重量
						1.0MPa			1.6MPa			2.5MPa
毫米	英寸	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a
50	2	43	265	330	250	125	4-18	90°	125	4-18	90°	125	4-18	90°	8
65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°	9
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°	11
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°	13
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°	22
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°	24

DFD-1F-10/16/25 对夹式氟密封蝶阀主要外形连接尺寸

公称通径		结构长度标准值	外形尺寸（参考值）			法兰尺寸和螺栓孔尺寸（标准值)												参考重量
						1.0MPa				1.6MPa				2.5MPa
毫米	英寸	L	L2	H	H1	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d	(kg)
50	2	108	265	325	240	165	125	99	4-18	165	125	99	4-18	165	125	99	4-18	14
65	21/2	112	265	340	250	185	145	118	4-18	185	145	118	4-18	185	145	118	4-18	17
80	3	114	320	355	255	200	160	132	8-18	200	160	132	8-18	200	160	132	8-18	20
100	4	127	320	400	275	220	180	156	8-18	220	180	156	8-18	235	190	156	8-22	22
125	5	140	340	435	300	250	210	184	8-18	250	210	184	8-18	270	220	184	8-26	37
150	6	140	390	455	310	285	240	211	8-22	285	240	211	8-22	300	250	211	8-26	43
