DGJ-F锻钢截止阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，本阀适用于小口径的管道，密封面不易磨损、擦伤，密封性能好，启闭时阀瓣行程小，启闭时间较短，阀门高度较小



设计制造：GB12224 GB/T12228 BG/T12235

结构长度：JB/T96-95

法兰尺寸：JB/T82.1～82.4-94

检验和试验：GB/T13927



【性能参数】

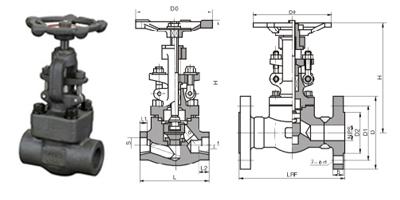

主要外形和连接尺寸

公称通径	主要外形尺寸和连接尺寸
	L	d	S	L1	T	L2	H	D0
DGJ-F16   DGJ-F25   DGJ-F40   DGJ-1F16   DGJ-1F25   DGJ-1F40   DGJ-F16C   DGJ-F25   DGJ-F40
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	166
40	170	36	49	15	1?	21	247	188
50	200	46	61	16	2	25	290	220
DGJ-F64   DGJ-1F64   DGJ-2F64
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	166
40	170	36	49	15	1?	21	258	188
50	210	46	61	16	2	25	405	220

公称通径	主要外形尺寸和连接尺寸
	L	d	S	L1	T	L2	H	D0
DGJ-F100   DGJ-1F100   DGJ-2F100
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	166
40	170	26	49	15	1?	21	258	188
50	210	46	61	16	2	25	405	220
DGJ-F160   DGJ-1F160  DGJ-2F160
15	90	13	22.5	10	1/2	15	159	98
20	100	18	28.5	11	3/4	17	190	112
25	120	23	34.5	12	1	19	208	126
32	140	29	43	14	1?	21	216	188
40	170	36	49	15	1?	21	258	220
50	210	46	61	16	2	25	405	220
